Technical data (manufacturer information, German terms)
| Grifflänge l1 | 63 |
|---|
| Gewinde d2 | M 5 |
|---|
| Gewindelänge l2 | 16 |
|---|
| Form | A - Kunststoff-Auflagescheibe mit Stellmutter |
|---|
| Farbe | R - rot, RAL 3000 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 16 |
|---|
| d3 | 16 |
|---|
| d4 | 19 |
|---|
| h Hub bei 90° Hebeldrehung | 0,75 |
|---|
| l3 in Spannstellung | 16,3 |
|---|
| l4 Verstellweg | 2,5 |
|---|
| l5 in Spannstellung | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,060 kg |
|---|

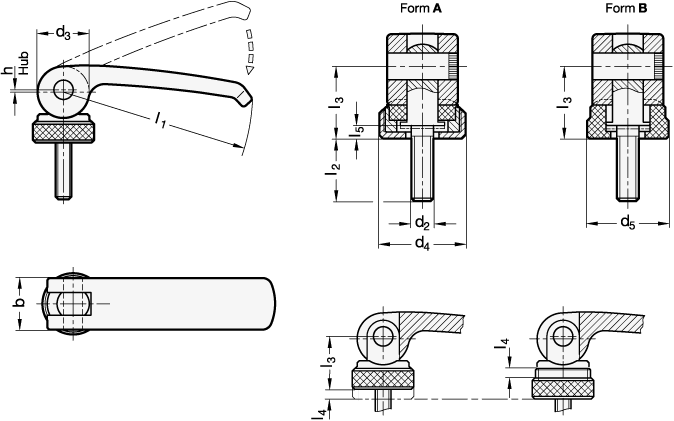

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 927.4 |
|---|
| Order designation | GN 927.4-63-M5-16-A-R |
|---|
| EAN | 4045525071490 |
|---|
| Manufacturer designation (German) | Exzenterspanner mit Edelstahl-Schraube, Hebel Zink-Druckguss |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
