Naben mit Spiralexzenter GN 919, Sinterstahl – Ganter GN 919-30-B10

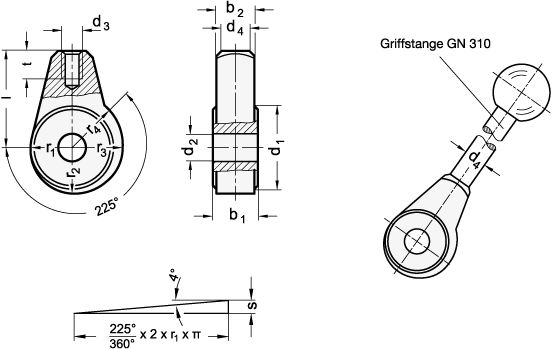

Dimensional drawing Ganter GN 919-30-B10
Preview: Naben mit Spiralexzenter GN 919, Sinterstahl – Ganter GN 919-30-B10
Preview: Dimensional drawing Ganter GN 919-30-B10
Naben mit Spiralexzenter GN 919, Sinterstahl
Naben mit Spiralexzenter GN 919, Sinterstahl – Ganter GN 919-30-B10
Dimensional drawing Ganter GN 919-30-B10
Mobile Preview: Naben mit Spiralexzenter GN 919, Sinterstahl – Ganter GN 919-30-B10
Mobile Preview: Dimensional drawing Ganter GN 919-30-B10

Naben mit Spiralexzenter GN 919, Sinterstahl

Product No.:
919-30-B10
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Durchmesser d130
    Bohrung d2B 10
    WerkstoffSM - Stahl
    b115
    b213
    d3M 8
    d4 Griffstange10
    l32
    r115
    r216,65
    r318,3
    r419,12
    s4,1
    t min.12
    RoHSJa
    Gewicht0,100 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 919
    Order designationGN 919-30-B10
    EAN4045525394834
    Manufacturer designation (German)Naben mit Spiralexzenter, Sinterstahl
    Order unitPiece
    Customs tariff number84662020
    eCl@ss 5.1.423020401
