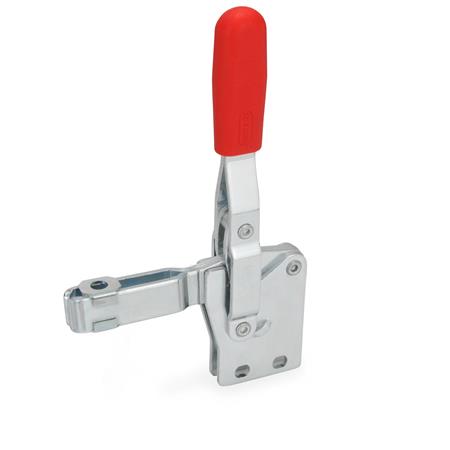

Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß – Ganter GN 810.1-75-B
Dimensional drawing Ganter GN 810.1-75-B
Preview: Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß – Ganter GN 810.1-75-B
Preview: Dimensional drawing Ganter GN 810.1-75-B
Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß
Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß – Ganter GN 810.1-75-B
Dimensional drawing Ganter GN 810.1-75-B
Mobile Preview: Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß – Ganter GN 810.1-75-B
Mobile Preview: Dimensional drawing Ganter GN 810.1-75-B

Schnellspanner GN 810.1, Stahl, Spannhebel vertikal, mit senkrechtem Fuß

Product No.:
810.1-75-B
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe75
    FormB - offener Spannarm, mit 2 Flankenscheiben
    WerkstoffC 10 - Einsatzstahl C 10
    FH in N Haltekraft750
    a ≈20
    b129
    b28
    b34
    b45,2
    d1M 5
    d2 ≈4,5
    h1 ≈109
    h232
    h311
    l1 ≈ Form B Form BC66,5
    Form F67
    l2 ≈31,5
    m115
    m216
    m35
    m45
    r ≈62,5
    RoHSJa
    Gewicht0,099 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 810.1
    Order designationGN 810.1-75-B
    EAN4045525897502
    Manufacturer designation (German)Schnellspanner, Stahl, Spannhebel vertikal, mit senkrechtem Fuß
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.490909090
