Technical data (manufacturer information, German terms)
| Größe | 130 |
|---|
| Form | ULC - Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 |
|---|
| Werkstoff | C 10 - Einsatzstahl C 10 |
|---|
| FH in N Haltekraft | 500 |
|---|
| a ≈ | 67,5 |
|---|
| b1 | 35 |
|---|
| b2 | 42 |
|---|
| b3 | 6,3 |
|---|
| d1 | M 6 |
|---|
| d2 ≈ | 5,5 |
|---|
| h1 ≈ | 142 |
|---|
| h2 | 28 |
|---|
| h3 | 16 |
|---|
| h4 | 25,5 |
|---|
| h5 max. | 11,3 |
|---|
| l1 ≈ | 164 |
|---|
| l2 ≈ | 121 |
|---|
| l3 | 55 |
|---|
| m1 | 12,5 |
|---|
| m2 | 19 |
|---|
| m3 | 27 |
|---|
| m4 | 29 |
|---|
| r ≈ | 158 |
|---|
| s | 2,5 |
|---|
| w Verstellweg | 17,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,391 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 810.3 |
|---|
| Order designation | GN 810.3-130-ULC |
|---|
| EAN | 4045525536791 |
|---|

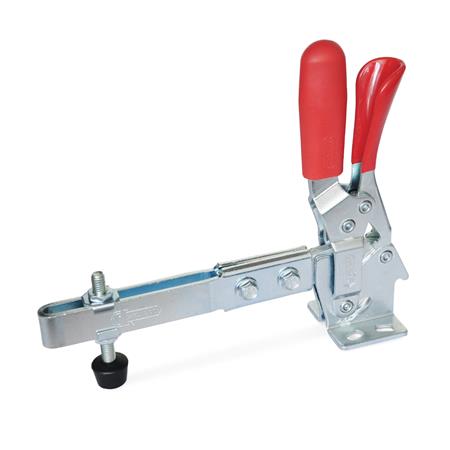

| Manufacturer designation (German) | Schnellspanner, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 82057000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
