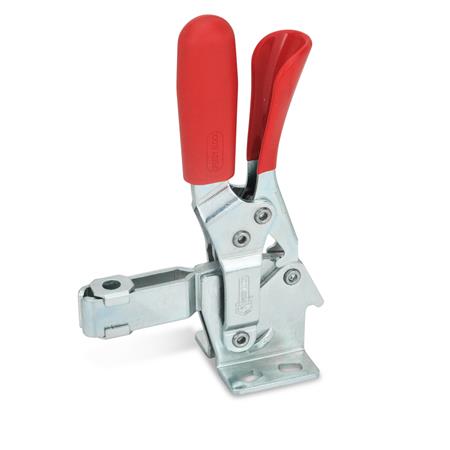

Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 810.3-130-AL
Dimensional drawing Ganter GN 810.3-130-AL
Preview: Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 810.3-130-AL
Preview: Dimensional drawing Ganter GN 810.3-130-AL
Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß
Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 810.3-130-AL
Dimensional drawing Ganter GN 810.3-130-AL
Mobile Preview: Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 810.3-130-AL
Mobile Preview: Dimensional drawing Ganter GN 810.3-130-AL

Schnellspanner GN 810.3, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß

Product No.:
810.3-130-AL
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe130
    FormAL - offener Spannarm, mit 2 Flankenscheiben
    WerkstoffC 10 - Einsatzstahl C 10
    FH in N Haltekraft1050
    a ≈28
    b135
    b242
    b36,2
    d1M 6
    d2 ≈5,5
    h1 ≈142
    h228
    h316
    l1 ≈ Form AL Form CL85
    l2 ≈42
    m112,5
    m219
    m327
    m429
    r ≈79,5
    s12,5
    RoHSJa
    Gewicht0,268 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 810.3
    Order designationGN 810.3-130-AL
    EAN4045525494985
    Manufacturer designation (German)Schnellspanner, Stahl, Spannhebel vertikal, mit Verriegelung, mit waagrechtem Fuß
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.490909090
