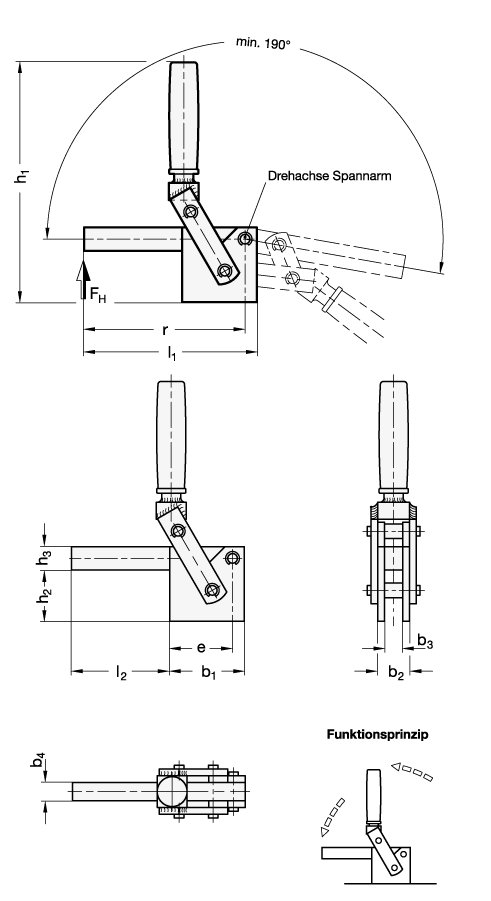

Dimensional drawing Ganter GN 813-1000-F
Mobile Preview: Schnellspanner GN 813, Spannhebel vertikal, schwere Ausführung – Ganter GN 813-1000-F
Mobile Preview: Dimensional drawing Ganter GN 813-1000-F

Schnellspanner GN 813, Spannhebel vertikal, schwere Ausführung

Product No.:
813-1000-F
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe1000
    FormF - massiver Spannarm
    WerkstoffST - Stahl
    FH in N Haltekraft10000
    b180
    b236
    b320
    b420
    e67
    h1265
    h255
    h325
    l1190
    l2110
    r177
    RoHSJa
    Gewicht2,400 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 813
    Order designationGN 813-1000-F
    EAN4045525383258
    Manufacturer designation (German)Schnellspanner, Spannhebel vertikal, schwere Ausführung
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.490909090
