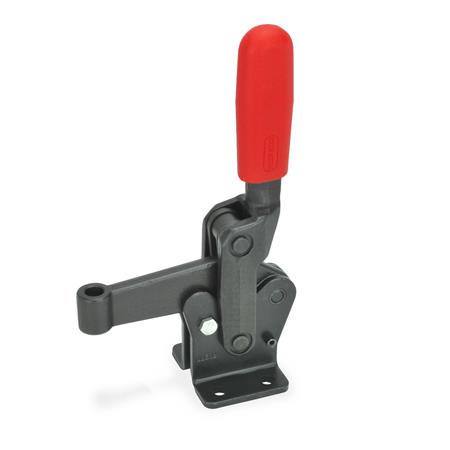

Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“ – Ganter GN 810.10-850-E
Dimensional drawing Ganter GN 810.10-850-E
Preview: Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“ – Ganter GN 810.10-850-E
Preview: Dimensional drawing Ganter GN 810.10-850-E
Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“
Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“ – Ganter GN 810.10-850-E
Dimensional drawing Ganter GN 810.10-850-E
Mobile Preview: Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“ – Ganter GN 810.10-850-E
Mobile Preview: Dimensional drawing Ganter GN 810.10-850-E

Schnellspanner GN 810.10, "Longlife", Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“

Product No.:
810.10-850-E
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe850
    FormE - Spannarm mit Buchse
    WerkstoffST - Stahl
    FH in N Haltekraft8500
    b175
    b275
    d1M 12
    d210,5
    d312,5
    h1280
    h267
    h330
    Form E161
    l372
    m155
    m255
    m310
    r2133
    s16
    s212
    RoHSJa
    Gewicht2,200 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 810.10
    Order designationGN 810.10-850-E
    EAN4045525711112
    Manufacturer designation (German)Schnellspanner, Stahl, Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.490909090
