Technical data (manufacturer information, German terms)
| Größe | 320 |
|---|
| Form | TG - mit Zuganker, mit Gegenhalter, Zuganker mit Öse |
|---|
| Werkstoff | ST - Stahl |
|---|
| FH in N Haltekraft | 4000 |
|---|
| a | 19 |
|---|
| b1 | 40 |
|---|
| b2 | 44 |
|---|
| b3 | 34 |
|---|
| b4 | 18 |
|---|
| b5 | 35 |
|---|
| b6 | 38 |
|---|
| b7 | 10 |
|---|
| d1 | M 8 |
|---|
| d2 | 6,7 |
|---|
| d3 | 6,7 |
|---|
| d4 | 7 |
|---|
| d5 | 8 |
|---|
| h1 ≈ | 38,5 |
|---|
| h2 | 30 |
|---|
| h3 | 28 |
|---|
| l1 ≈ | 153 |
|---|
| l2 ≈ Form TG | 76,5 |
|---|
| l3 ≈ Form TT | 76,5 |
|---|
| l4 ≈ Form TU | 76,5 |
|---|
| l5 | 34 |
|---|
| l6 | 44,5 |
|---|
| m1 | 32 |
|---|
| m2 | 19 |
|---|
| m3 | 19 |
|---|
| m4 | 22,3 |
|---|
| m5 | 25,4 |
|---|
| s | 3 |
|---|
| w Hub | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,383 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 853 |
|---|
| Order designation | GN 853-320-TG |
|---|
| EAN | 4045525741461 |
|---|

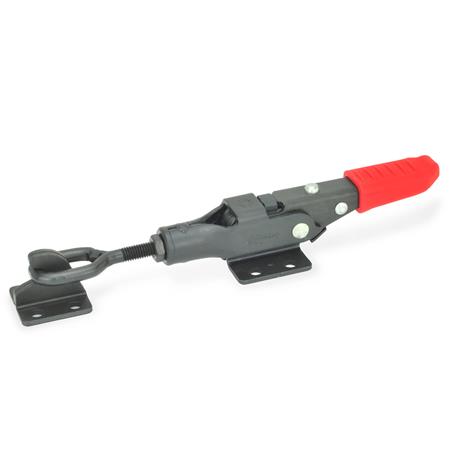

| Manufacturer designation (German) | Verschlussspanner mit Verriegelung |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
