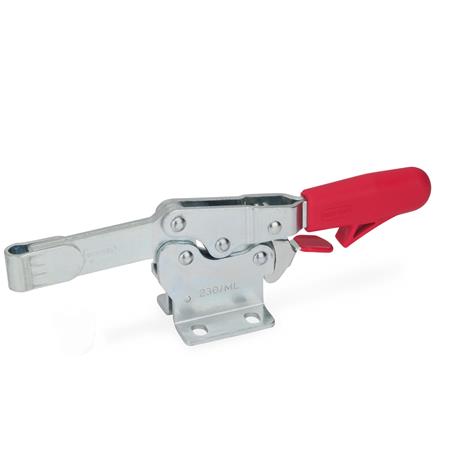

Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-230-OL
Dimensional drawing Ganter GN 820.3-230-OL
Preview: Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-230-OL
Preview: Dimensional drawing Ganter GN 820.3-230-OL
Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß
Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-230-OL
Dimensional drawing Ganter GN 820.3-230-OL
Mobile Preview: Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-230-OL
Mobile Preview: Dimensional drawing Ganter GN 820.3-230-OL

Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß

Product No.:
820.3-230-OL
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe230
    FormOL - massiver Spannarm mit Halteschelle zum Anschweißen
    WerkstoffC 10 - Einsatzstahl C 10
    FH in N Haltekraft1700
    b144
    b244
    d1M 8
    d26,6
    h1 ≈61,5
    h236,5
    h318
    l1 ≈196
    l2 ≈109
    l4 max.79
    m126
    m226
    m331,5
    r71,5
    s13
    s26
    RoHSJa
    Gewicht0,330 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 820.3
    Order designationGN 820.3-230-OL
    EAN4045525112070
    Manufacturer designation (German)Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.421020701
