Technical data (manufacturer information, German terms)
| Form | TU - mit Zugachse, mit Gegenhalter, mit Zuganker mit Haken |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| Größe | 1000 |
|---|
| FH in N Haltekraft | 10000 |
|---|
| a | 28 |
|---|
| b1 | 61 |
|---|
| b2 | 63 |
|---|
| b5 | 26 |
|---|
| b6 | 50 |
|---|
| d1 | M 10 |
|---|
| d2 | 8,5 |
|---|
| d3 | 8,5 |
|---|
| h1 ≈ | 56 |
|---|
| h2 | 20 |
|---|
| h3 | 74 |
|---|
| h5 | 39 |
|---|
| l1 ≈ | 242 |
|---|
| l5 ≈ Form TU | 93 |
|---|
| l6 | 42 |
|---|
| m1 | 32 |
|---|
| m2 | 45 |
|---|
| m3 | 31 |
|---|
| m5 | 8 |
|---|
| m6 | 31 |
|---|
| s | 4 |
|---|
| t | 19 |
|---|
| w2 ≈ Verstellweg | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,901 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 850.2 |
|---|
| Order designation | GN 850.2-1000-TU-NI |
|---|
| EAN | 4045525537200 |
|---|

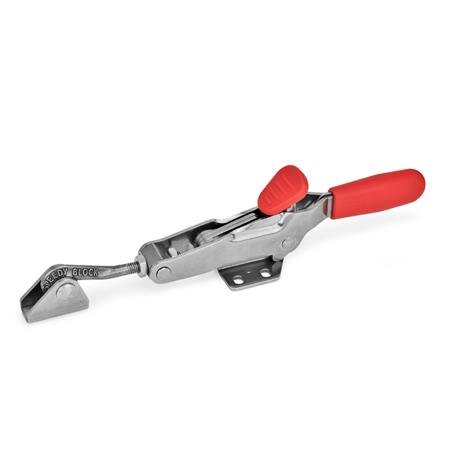

| Manufacturer designation (German) | Edelstahl-Verschlussspanner, mit Verriegelung, für Zugspannung |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 82057000 |
|---|
| eCl@ss 5.1.4 | 21020701 |
|---|
