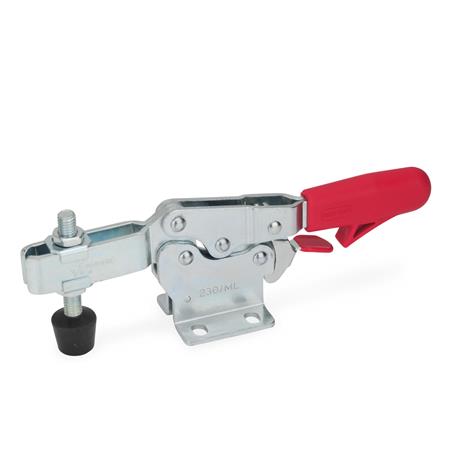

Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-455-MLC
Dimensional drawing Ganter GN 820.3-455-MLC
Preview: Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-455-MLC
Preview: Dimensional drawing Ganter GN 820.3-455-MLC
Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß
Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-455-MLC
Dimensional drawing Ganter GN 820.3-455-MLC
Mobile Preview: Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß – Ganter GN 820.3-455-MLC
Mobile Preview: Dimensional drawing Ganter GN 820.3-455-MLC

Schnellspanner GN 820.3, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß

Product No.:
820.3-455-MLC
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Größe455
    FormMLC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
    WerkstoffC 10 - Einsatzstahl C 10
    FH in N Haltekraft3200
    a ≈65
    b170
    b265
    b312,5
    d1M 12
    d28,7
    h1 ≈99
    h260
    h326
    h443
    h5 max.27,5
    l1 ≈305
    l2 ≈184
    l3 ≈116
    l5100
    m141,5
    m240
    m343
    r126
    s14
    w Verstellweg33
    RoHSJa
    Gewicht1,330 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 820.3
    Order designationGN 820.3-455-MLC
    EAN4045525126312
    Manufacturer designation (German)Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß
    Order unitPiece
    Customs tariff number82057000
    eCl@ss 5.1.421020701
