Technical data (manufacturer information, German terms)
| Werkstoff | ST - Stahl |
|---|
| Bolzendurchmesser d1 | 10 |
|---|
| Aufnahmegewinde d2 | M 16 x 1,5 |
|---|
| Form | BK - ohne Rastsperre, mit Kontermutter |
|---|
| d4 | 25 |
|---|
| e | 19,6 |
|---|
| l1 | 67,5 |
|---|
| l2 | 10 |
|---|
| l3 | 26 |
|---|
| l4 | 9 |
|---|
| l5 min. | 22,5 |
|---|
| l6 | 72,5 |
|---|
| l7 | 14 |
|---|
| sw | 17 |
|---|
| max. Anzugsmoment in Nm | 80 |
|---|
| Federdruck in N≈ Anfang | 4 |
|---|
| Ende | 27 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,066 kg |
|---|

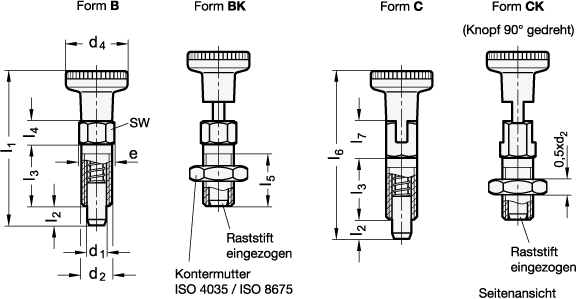

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 717 |
|---|
| Order designation | GN 717-10-M16X1,5-BK-ST |
|---|
| EAN | 4045525930414 |
|---|
| Manufacturer designation (German) | Rastbolzen, Stahl, mit Knopf, mit und ohne Rastsperre |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
