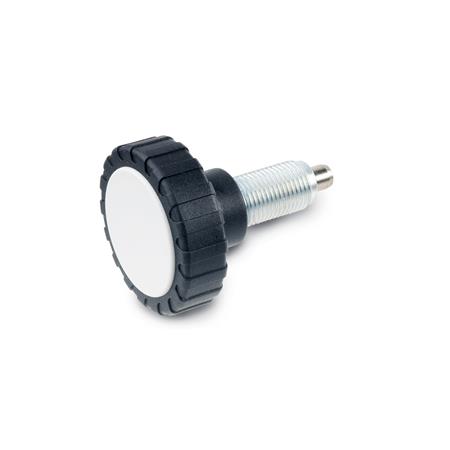

Spanngriffe mit Rastbolzen GN 7336.7 – Ganter GN 7336.7-53-M16X1,5-8
Dimensional drawing Ganter GN 7336.7-53-M16X1,5-8
Preview: Spanngriffe mit Rastbolzen GN 7336.7 – Ganter GN 7336.7-53-M16X1,5-8
Preview: Dimensional drawing Ganter GN 7336.7-53-M16X1,5-8
Spanngriffe mit Rastbolzen GN 7336.7
Spanngriffe mit Rastbolzen GN 7336.7 – Ganter GN 7336.7-53-M16X1,5-8
Dimensional drawing Ganter GN 7336.7-53-M16X1,5-8
Mobile Preview: Spanngriffe mit Rastbolzen GN 7336.7 – Ganter GN 7336.7-53-M16X1,5-8
Mobile Preview: Dimensional drawing Ganter GN 7336.7-53-M16X1,5-8

Spanngriffe mit Rastbolzen GN 7336.7

Product No.:
7336.7-53-M16X1,5-8
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Griffdurchmesser d153
    Aufnahmegewinde d2M 16 x 1,5
    Bolzendurchmesser d38
    WerkstoffKT - Kunststoff
    d413,9
    d522,5
    l168
    l28
    l328
    l4 min.26
    sw16
    Federdruck in N ≈ Anfang11
    Ende30
    RoHSJa
    Gewicht0,093 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 7336.7
    Order designationGN 7336.7-53-M16X1,5-8
    EAN4045525581654
    Manufacturer designation (German)Spanngriffe mit Rastbolzen
    Order unitPiece
    Customs tariff number84879059
    eCl@ss 5.1.423010190
