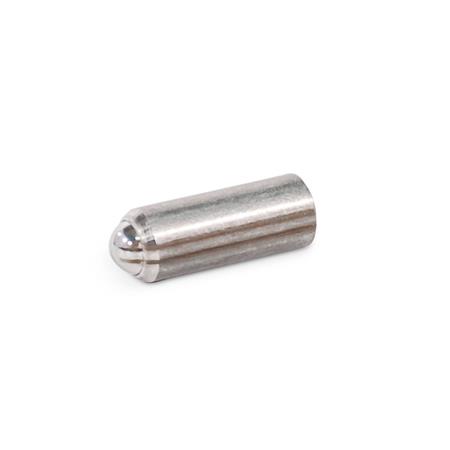

Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel – Ganter GN 614.3-3-NIS
Dimensional drawing Ganter GN 614.3-3-NIS
Preview: Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel – Ganter GN 614.3-3-NIS
Preview: Dimensional drawing Ganter GN 614.3-3-NIS
Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel
Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel – Ganter GN 614.3-3-NIS
Dimensional drawing Ganter GN 614.3-3-NIS
Mobile Preview: Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel – Ganter GN 614.3-3-NIS
Mobile Preview: Dimensional drawing Ganter GN 614.3-3-NIS

Federnde Druckstücke GN 614.3, Edelstahl, ohne Gewinde, mit Kugel

Product No.:
614.3-3-NIS
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Außendurchmesser d13
    FormNIS - verstärkter Federdruck
    WerkstoffNI - Edelstahl
    d22
    Länge l7
    w Federweg0,65
    Federdruck in N ≈ nverstärkt (Form NIS) Anfang7,8
    Ende11,6
    RoHSJa

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 614.3
    Order designationGN 614.3-3-NIS
    EAN4045525749504
    Manufacturer designation (German)Federnde Druckstücke, Edelstahl, ohne Gewinde, mit Kugel
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.421130611
