Technical data (manufacturer information, German terms)
| Werkstoff | ST - Stahl |
|---|
| Bolzendurchmesser d1 | 8 |
|---|
| Aufnahmegewinde d2 | M 12 x 1,5 |
|---|
| Form | CK - mit Rastsperre, mit Kontermutter |
|---|
| d4 | 21 |
|---|
| e | 13,8 |
|---|
| l1 | 59 |
|---|
| l2 | 8 |
|---|
| l3 | 24 |
|---|
| l4 | 9 |
|---|
| l5 min. | 20,5 |
|---|
| l6 | 63,5 |
|---|
| l7 | 13,5 |
|---|
| sw | 12 |
|---|
| max. Anzugsmoment in Nm | 20 |
|---|
| Federdruck in N≈ Anfang | 6 |
|---|
| Ende | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,057 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|

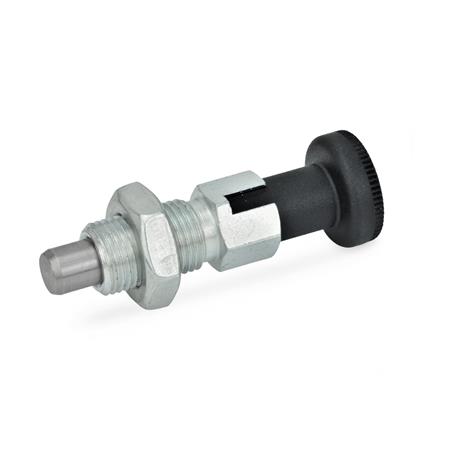

| Standard part | GN 717 |
|---|
| Order designation | GN 717-8-M12X1,5-CK-ST |
|---|
| EAN | 4045525068391 |
|---|
| Manufacturer designation (German) | Rastbolzen, Stahl, mit Knopf, mit und ohne Rastsperre |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
