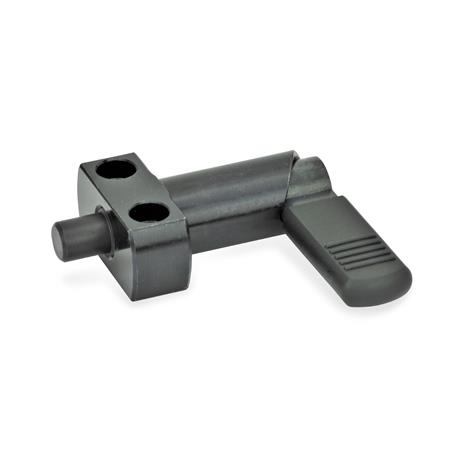

Rastriegel GN 612.2 – Ganter GN 612.2-8-20-B
Dimensional drawing Ganter GN 612.2-8-20-B
Preview: Rastriegel GN 612.2 – Ganter GN 612.2-8-20-B
Preview: Dimensional drawing Ganter GN 612.2-8-20-B
Rastriegel GN 612.2
Rastriegel GN 612.2 – Ganter GN 612.2-8-20-B
Dimensional drawing Ganter GN 612.2-8-20-B
Mobile Preview: Rastriegel GN 612.2 – Ganter GN 612.2-8-20-B
Mobile Preview: Dimensional drawing Ganter GN 612.2-8-20-B

Rastriegel GN 612.2

Product No.:
612.2-8-20-B
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Bolzendurchmesser d18
    Außendurchmesser d220
    FormB - mit Kunststoffkappe
    WerkstoffST - Stahl
    d340
    h20
    k22
    l169
    l212
    l337
    l452
    s15
    Federdruck in N ≈ Anfang21
    Ende58
    RoHSJa
    Gewicht0,170 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 612.2
    Order designationGN 612.2-8-20-B
    EAN4045525311558
    Manufacturer designation (German)Rastriegel mit Anschraubflansch
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.423100190
