Technical data (manufacturer information, German terms)
| Bolzendurchmesser d1 | 10 |
|---|
| Aufnahmegewinde d2 | M 16 x 1,5 |
|---|
| Form | AK - mit Knopfbetätigung, Abdeckhülse schwarz, mit Kontermutter |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 18 |
|---|
| d4 | 28 |
|---|
| d6 | 20 |
|---|
| l1 ≈ | 52 |
|---|
| l2 | 10 |
|---|
| l3 | 22 |
|---|
| l4 ≈ | 6 |
|---|
| sw | 16 |
|---|
| Federdruck in N ≈ Anfang | 14 |
|---|
| Ende | 38 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,081 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 816 |
|---|
| Order designation | GN 816-10-M16X1,5-AK |
|---|
| EAN | 4045525069565 |
|---|

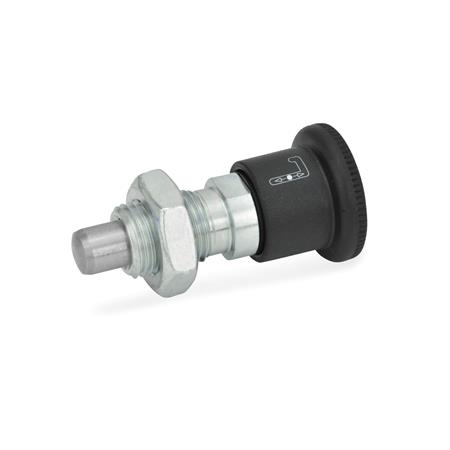

| Manufacturer designation (German) | Verriegelungsbolzen, Raststift vorstehend |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
