Kugelsperrbolzen GN 113.9, Edelstahl
Kugelsperrbolzen GN 113.9, Edelstahl – Ganter GN 113.9-20-100
Dimensional drawing Ganter GN 113.9-20-100
Mobile Preview: Kugelsperrbolzen GN 113.9, Edelstahl – Ganter GN 113.9-20-100
Mobile Preview: Dimensional drawing Ganter GN 113.9-20-100

Kugelsperrbolzen GN 113.9, Edelstahl

Product No.:
113.9-20-100
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Bolzendurchmesser d120
    Spannlänge l1100
    WerkstoffNI - Edelstahl
    d224,8
    d338
    d423,4
    l217,4
    l342,6
    Aufnahmebohrung20
    Belastbarkeit in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)244
    RoHSJa
    Gewicht0,415 kg

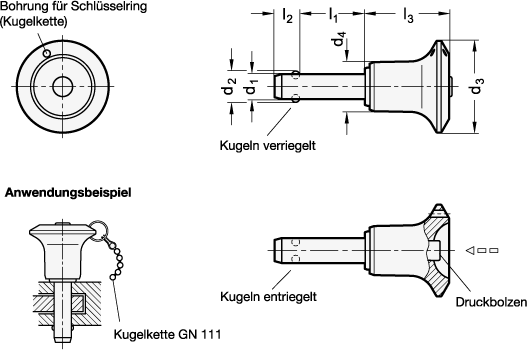

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 113.9
    Order designationGN 113.9-20-100
    EAN4045525464155
    Manufacturer designation (German)Kugelsperrbolzen, Bolzen Edelstahl 1.4305
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.423100190
