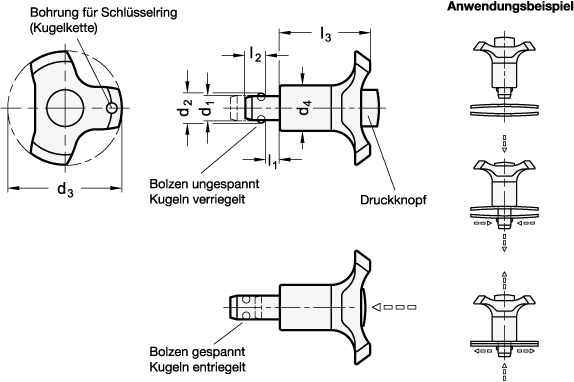

Dimensional drawing Ganter GN 113.1-10-5
Preview: Kugelspannbolzen GN 113.1, Edelstahl, mit Klemmlängenausgleich – Ganter GN 113.1-10-5
Preview: Dimensional drawing Ganter GN 113.1-10-5
Kugelspannbolzen GN 113.1, Edelstahl, mit Klemmlängenausgleich
Kugelspannbolzen GN 113.1, Edelstahl, mit Klemmlängenausgleich – Ganter GN 113.1-10-5
Dimensional drawing Ganter GN 113.1-10-5
Mobile Preview: Kugelspannbolzen GN 113.1, Edelstahl, mit Klemmlängenausgleich – Ganter GN 113.1-10-5
Mobile Preview: Dimensional drawing Ganter GN 113.1-10-5

Kugelspannbolzen GN 113.1, Edelstahl, mit Klemmlängenausgleich

Product No.:
113.1-10-5
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Bolzendurchmesser d110
    l1 min.5
    WerkstoffNI - Edelstahl
    l1 (5mm Hub) max.10
    d212
    d347
    d423
    l28,7
    l336
    Aufnahmebohrung10
    Spannkraft max. in N ≈23
    RoHSJa
    Gewicht0,051 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 113.1
    Order designationGN 113.1-10-5
    EAN4045525021198
    Manufacturer designation (German)Kugelspannbolzen, Edelstahl, mit Klemmlängenausgleich
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.423100190
