Raststücke GN 417.1

Product No.:
417.1-10-ST-SW
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    WerkstoffST - Stahl-Feinguss
    Bolzendurchmesser d10
    OberflächeSW - schwarz, RAL 9005, strukturmatt
    Istmaß10,2
    Flanschbreite b139
    b235
    b314,5
    b46,8
    h114,5
    h26
    h321,75
    k127
    k26
    k323
    RoHSJa
    Gewicht0,065 kg

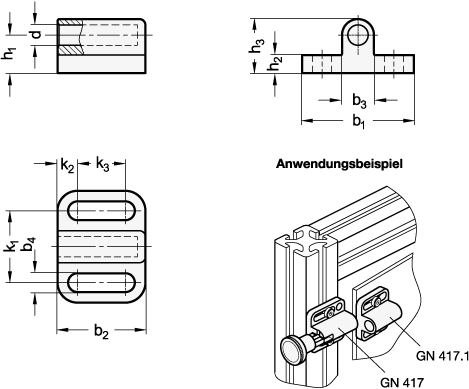

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 417.1
    Order designationGN 417.1-10-ST-SW
    EAN4045525083608
    Manufacturer designation (German)Raststücke für Rastbolzen GN 417
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.423100190
