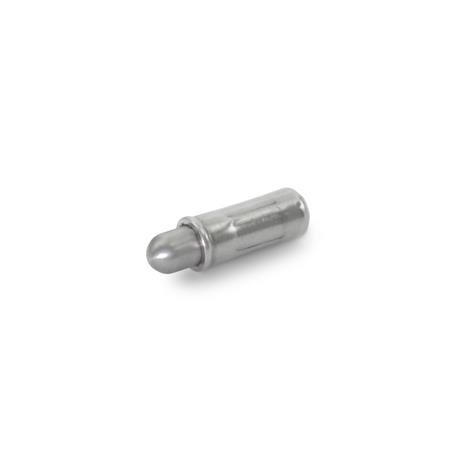

Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen – Ganter GN 614.4-4-NI

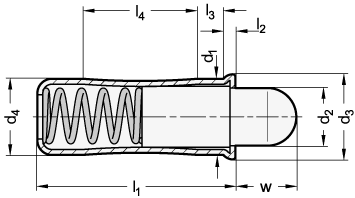

Dimensional drawing Ganter GN 614.4-4-NI
Preview: Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen – Ganter GN 614.4-4-NI
Preview: Dimensional drawing Ganter GN 614.4-4-NI
Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen
Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen – Ganter GN 614.4-4-NI
Dimensional drawing Ganter GN 614.4-4-NI
Mobile Preview: Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen – Ganter GN 614.4-4-NI
Mobile Preview: Dimensional drawing Ganter GN 614.4-4-NI

Federnde Druckstücke GN 614.4, Edelstahl, zum Einpressen, mit Bolzen

Product No.:
614.4-4-NI
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Außendurchmesser d14
    Werkstoff (Bolzen)NI - Edelstahl
    d22,8
    d34,6
    d44
    l110,7
    l2 ≈0,9
    l3 ≈1,8
    l4 ≈5,6
    w Federweg2,7
    Federdruck in N ≈ Anfang3
    Ende8,2
    RoHSJa

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 614.4
    Order designationGN 614.4-4-NI
    EAN4045525862876
    Manufacturer designation (German)Federnde Druckstücke, zum Einpressen, mit Bolzen
    Order unitPiece
    Customs tariff number73182900
    eCl@ss 5.1.421130611
