Technical data (manufacturer information, German terms)
| Werkstoff | NI - Edelstahl |
|---|
| Außendurchmesser d1 | 36 |
|---|
| d2 | B 15 |
|---|
| Form | B - mit zwei Senkbohrungen für Zylinderschrauben |
|---|
| d21 | B 15 |
|---|
| d22 | B 16 |
|---|
| b | 13 |
|---|
| d3 | M 5 |
|---|
| d5 | 4,5 |
|---|
| m Bohrungsreihe 1 | 25,5 |
|---|
| Bohrungsreihe 2 | 26 |
|---|
| s | 2,1 |
|---|
| x ≈ max. Überstand Schraubenkopf | 1,4 |
|---|
| Verstellbarer Klemmhebel für d3 | 311-30-M5-13-SW |
|---|
| d2Filter | 15 |
|---|
| d2Filter2 | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,064 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 7072.2 |
|---|
| Order designation | GN 7072.2-36-B15-NI-B |
|---|
| EAN | 4045525420762 |
|---|

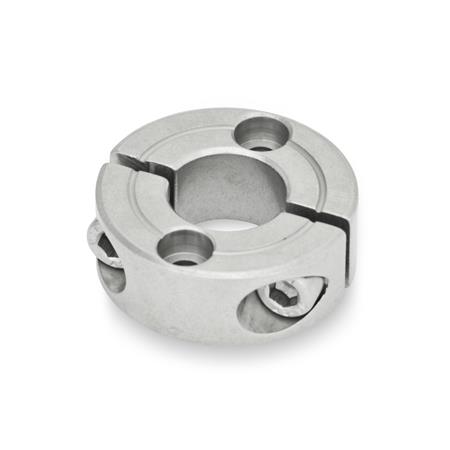

| Manufacturer designation (German) | Geteilte Stellringe, Edelstahl, mit Flanschbohrungen |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73269096 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
