Technical data (manufacturer information, German terms)
| Außendurchmesser d1 | 40 |
|---|
| Zähnezahl z | 60 |
|---|

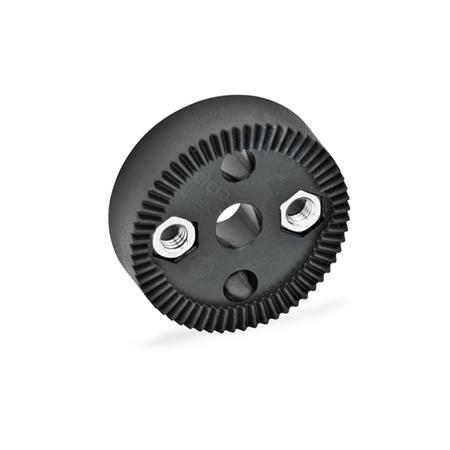

| Form | D - mit Bohrung d~3~ im Zentrum, mit zwei Sechskantmuttern zum Anschrauben |
|---|
| d2 | 30 |
|---|
| d3 | 8,3 |
|---|
| d5 | 5 |
|---|
| d6 | M 5 |
|---|
| d7 | 6 |
|---|
| h1 | 12 |
|---|
| h2 | 11,4 |
|---|
| h4 (2 x h2) | 22,8 |
|---|
| m | 23 |
|---|
| sw | 8 |
|---|
| w min. Ausrastweg | 1,3 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 189 |
|---|
| Order designation | GN 189-40-60-D |
|---|
| EAN | 4045525383678 |
|---|
| Manufacturer designation (German) | Rastscheiben, Kunststoff |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 39269097 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
