Technical data (manufacturer information, German terms)
| Außendurchmesser d1 | 32 |
|---|
| Zähnezahl z | 60 |
|---|
| Form | DC - mit Bohrung d~3~ im Zentrum, mit zwei Sechskantmuttern zum Anschrauben, mit Führungsansatz |
|---|
| d2 | 23,5 |
|---|
| d3 | 6,3 |
|---|
| d5 | 4 |
|---|
| d6 | M 4 |
|---|
| d7 | 5 |
|---|
| d8 | 35,5 |
|---|
| h1 | 9,5 |
|---|
| h2 | 9 |
|---|
| h3 | 8,2 |
|---|
| h4 (2 x h2) | 18 |
|---|
| m | 18 |
|---|
| sw | 7 |
|---|
| w min. Ausrastweg | 1,2 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,018 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 189 |
|---|
| Order designation | GN 189-32-60-DC |
|---|
| EAN | 4045525383647 |
|---|

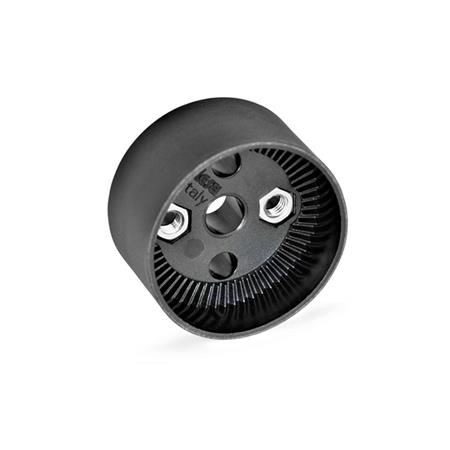

| Manufacturer designation (German) | Rastscheiben, Kunststoff |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 39269097 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
