Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180° – Ganter GN 7247-AL-75-EL

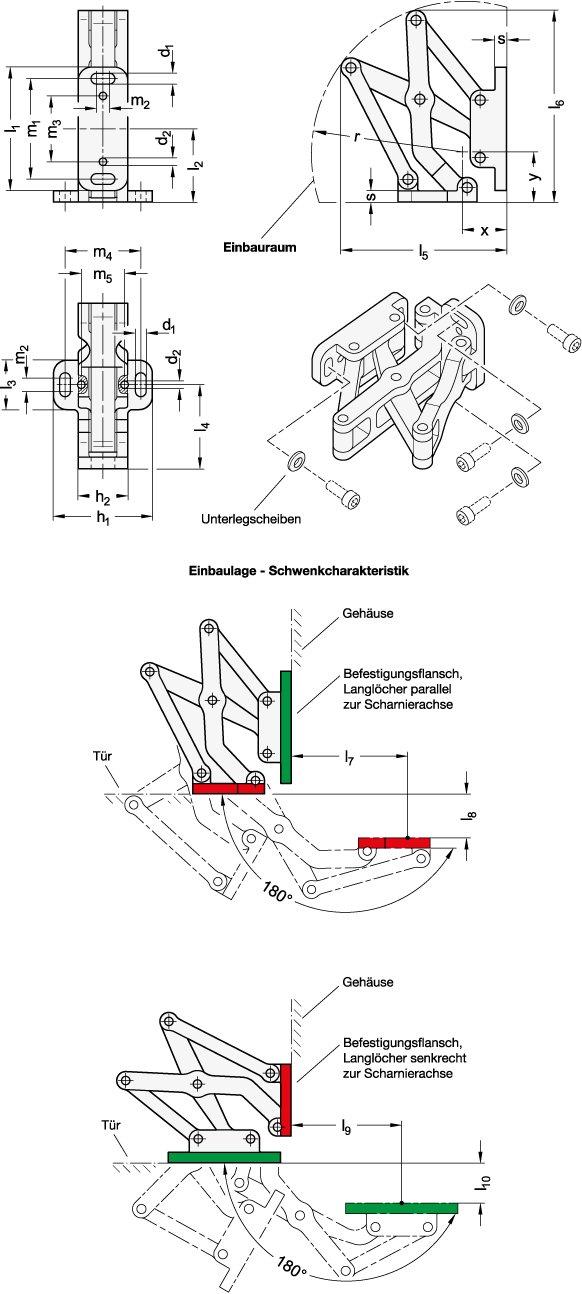

Dimensional drawing Ganter GN 7247-AL-75-EL
Preview: Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180° – Ganter GN 7247-AL-75-EL
Preview: Dimensional drawing Ganter GN 7247-AL-75-EL
Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180°
Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180° – Ganter GN 7247-AL-75-EL
Dimensional drawing Ganter GN 7247-AL-75-EL
Mobile Preview: Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180° – Ganter GN 7247-AL-75-EL
Mobile Preview: Dimensional drawing Ganter GN 7247-AL-75-EL

Mehrgelenkscharniere GN 7247, Aluminium, innenliegend, Öffnungswinkel 180°

Product No.:
7247-AL-75-EL
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    WerkstoffAL - Aluminium
    l175
    Oberfläche / FarbeEL - eloxiert, naturfarben
    d16,5
    d24
    h160
    h230
    l244,5
    l330
    l451
    l5100,5
    l6116,5
    l774,3
    l829,5
    l974
    l1027
    m161
    m28
    m340
    m446
    m528
    r93
    s7
    x26
    y29
    RoHSJa
    Gewicht0,320 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 7247
    Order designationGN 7247-AL-75-EL
    EAN4045525710627
    Manufacturer designation (German)Mehrgelenkscharniere, Aluminium, innenliegend, Öffnungswinkel 180°
    Order unitPiece
    Customs tariff number83021000
    eCl@ss 5.1.423250304
