Technical data (manufacturer information, German terms)
| Länge l | 54 |
|---|
| Werkstoff / Oberfläche | ALS - eloxiert schwarz |
|---|
| Empfindlichkeit | 6 - Winkelminuten, pro 2 mm Blasenweg |
|---|
| Form | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) |
|---|
| Füllung | G - grün-transparent |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b | 15,5 |
|---|
| d1 | 3,4 |
|---|
| d2 | 6,3 |
|---|
| h1 | 14,5 |
|---|
| h2 | 11,3 |
|---|
| h3 | 1 |
|---|
| m | 45 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,025 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 2283 |
|---|
| Order designation | GN 2283-ALS-54-G-6-AV |
|---|
| EAN | 4045525567733 |
|---|

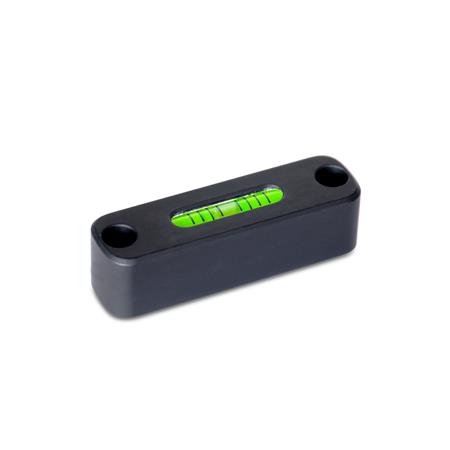

| Manufacturer designation (German) | Längslibellen, zum Anschrauben |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 90319000 |
|---|
| eCl@ss 5.1.4 | 21160190 |
|---|
